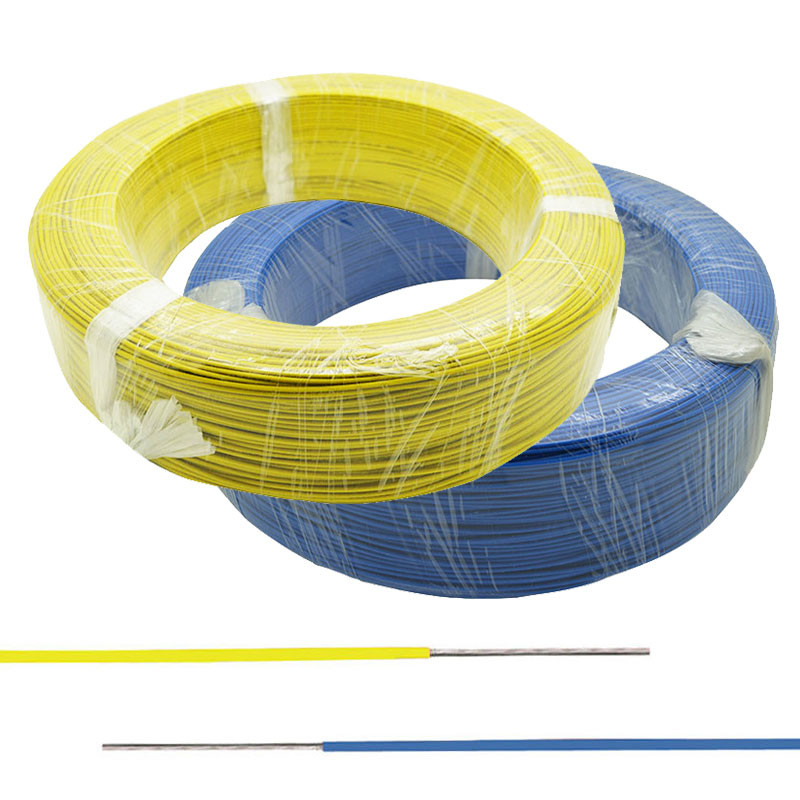

Медь PFA одиночного ядра серебряная изолировала высокотемпературный изготовленный на заказ провод
О проводе PFA
1. Повсюду сопротивление температуры: Диапазон температур провода PFA долгосрочный работая -80-+250℃, не влияет на свои характеристики изоляции.
Гибкость на низкой температуре.
В высокой температуре которая может достигнуть 300℃ в короткий срок, с характеристиками не-сгорания
2. превосходная коррозионная устойчивость: PFA почти неразрешимо в любом растворителе
3. превосходное сопротивление погоды: PFA не поглощает влагу и не сгореть, оно весьма стабилизировано к кислороду и ультрафиолетовому свету
Применения:
1. Внутренняя проводка для электронных устройств, приборов информации etc.
2. Военная индустрия
3. Нефтяная промышленность нефти и газ
4. Авиационно-космическая промышленность
Используя условие
1. Расклассифицированное напряжение тока: 250V и 600V
2. Максимальная работая температура ядра провода: 200 градусов и 250 градусов
3. В температуре окружающей среды не условия чем -65 градусов все еще поддерживают замотку
4. Сопротивление изоляции нет чем 1x103MΩ
5. относительная влажность провода: 95%±3.
6. напряжение тока теста: (Под AC 50Hz) 2000V/5min
Спецификация:
Изоляция: PFA
Проводник: Серебр покрыл, который сели на мель медь
Номер ядра: Одиночное ядр
Доступные цвета: Красный, черный, белый, желтый, Браун, пурпурный, зеленый, синь и etc…
| тип | Имя | ||||
| AFK-250 | PFA изолировало серебряный покрытый медный провод тефлона | ||||
| AFKP-250 | PFA изолировало серебряный покрытый медный защищаемый провод тефлона | ||||
| Зона раздела (mm2) |
Датчик провода AWG |
Конструкция проводника часть/диаметр (mm) |
Толщина изоляции (mm) |
OD (mm) |
Сопротивление Максимальн Проводника на℃ 20 (Ω/Km) |
| 0.05mm2 | 30AWG | 7/0.1mm | 0.2mm | 0.7mm | 376,2 |
| 0.2mm2 | 24AWG | 7/0.2mm | 0,30 | 1.2mm | 83,5 |
| 0.35mm2 | 22AWG | 19/0.16mm | 0.35mm | 1.4mm | 49,5 |
| 0.5mm2 | 20AWG | 19/0.18mm | 0.35mm | 1.6mm | 36,7 |
| 1mm2 | 18AWG | 19/0.26mm | 0.35mm | 2mm | 19 |
| 1.2mm2 | 16AWG | 19/0.28mm | 0.35mm | 2.1mm | 15,3 |
| 2mm2 | 14AWG | 19/0.37mm | 0.4mm | 2.65mm | 9,45 |
| 8mm2 | 8AWG | 133/0.28mm | 0.5mm | 5.2mm | 2,16 |
| 20mm2 | 4AWG | 133/0.45mm | 0.6mm | 8.0mm | 0,886 |
